Oslo

Typ:

DFeAp 330

Name:

Oslo

Einführungsschreiben:

T 31 - 2 A 4261 / 2 / 003  vom 30. November 1983

Bemerkung:

Leistungsmerkmal:

Tastwahlblock 75 IWV

Weiterführende Sprechadern:

Ja

Flashtaste:

nein

Schloss:

nein

Gebührenzähler:

nein

Sperrung durch Vorsatz GbAnz:

Ja

Display:

Nein

Schauzeichen:

Nein

Handapparat  MFE:

Nein

Handapparat       Vr:

Nein

Erdtaste:

Nein

Private Zusatzeinrichtungen der Gruppen:

A

Ja

A mit G - Ader

Ja

B über weiterführende Sprechadern

Ja

B in Verbindung mit AWADo 2

Ja

C

Ja

Hörkapseln:

grün / rot

Sprechkapseln:

grün / rot

Auszuwechselnde Ersatzteile:

Anschlussschnur

Handapparateschnur

Einbauwecker 71

Tastwahlblock 75

Leiterplatte

Hörkapsel

Sprechkapsel

Technische Angaben:

Speisestrombereich ab 17 mA

Anschlusstechnik:

VDo 4

Öffnen des FeAp:

3 Schrauben in der Bodenwanne

Besondere Hinweise:

Keine Anschaltung als TF - Teilnehmer möglich. Bei Bedarf ist die Anschlussschnur gegen eine 7 - adrige auszuwechseln. (Vor s GbAnz; Zpr B)

Der DFeAp 330 ist ein Tischmodell in einem eleganten Massivholzgehäuse. Die Schaltung des Apparates entspricht der Grundschaltung der FeAp 7 - Familie.

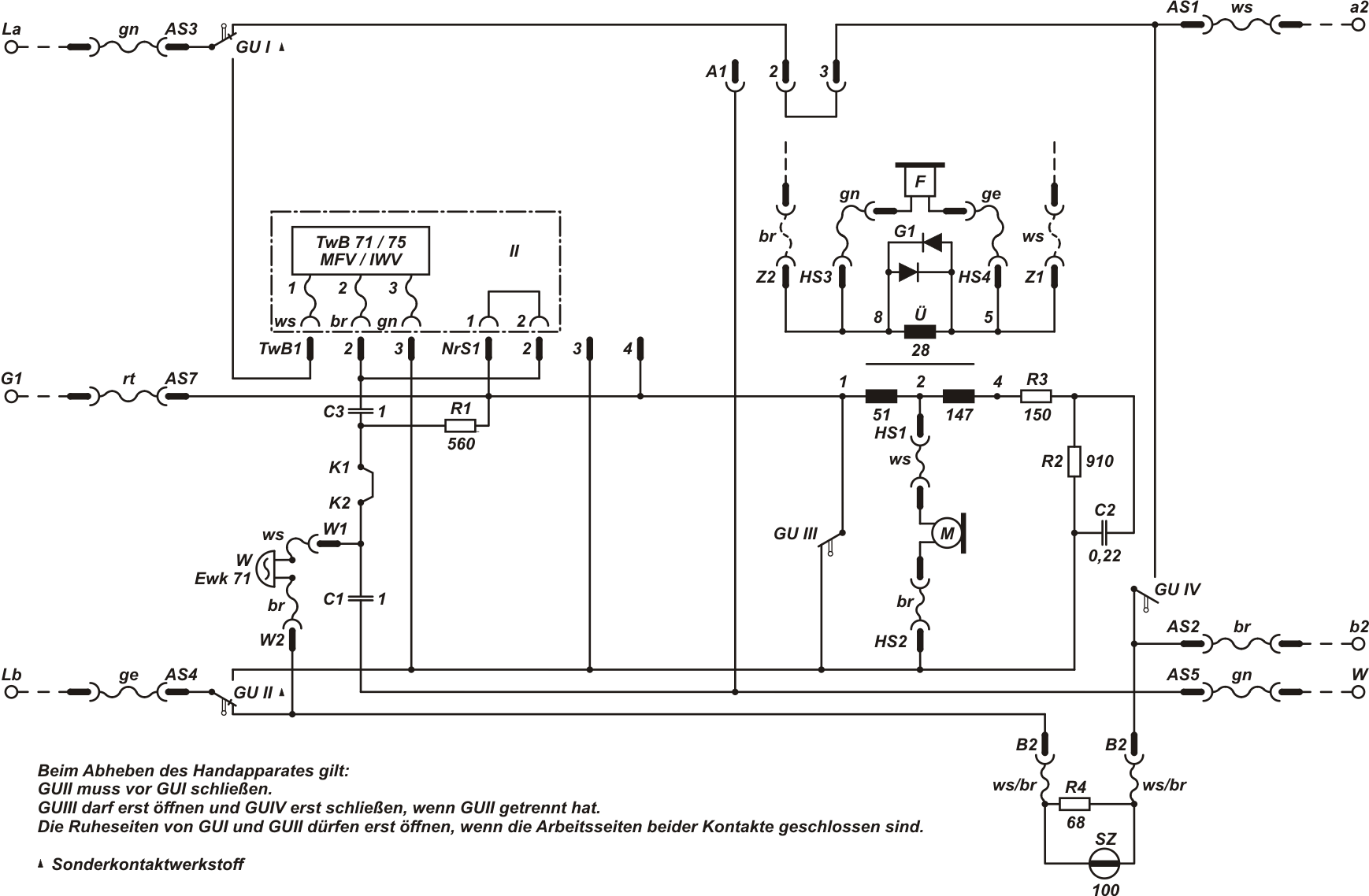

Schaltplan des DFeAp 330
