Hamburg (SEL)

Typ:

DFeAp 321

Name:

Hamburg

Einführungsschreiben:

T 31 - 2 A 4261 / 2 / 003  vom 14. Januar 1983

Bemerkung:

FeAp mit und ohne Erdtaste

Leistungsmerkmal:

Tastwahlblock 75 IWV, konstruktiv vergrößerte Ausführung

Weiterführende Sprechadern:

Nein

Flashtaste:

nein

Schloss:

nein

Gebührenzähler:

nein

Sperrung durch Vorsatz GbAnz:

Nein

Display:

Nein

Schauzeichen:

Nein

Handapparat  MFE:

Ja

Handapparat       Vr:

Ja

Farbausführungen:

hellrotorange farngrün braunbeige

Private Zusatzeinrichtungen der Gruppen:

A

Ja

B in Verbindung mit AWADo 2

Ja

C

Ja

Hörkapseln:

grün / rot

Sprechkapseln:

grün / rot

Auszuwechselnde Ersatzteile:

Anschlussschnur

Handapparateschnur

Einbauwecker 71

Leiterplatte

Hörkapsel

Sprechkapsel

Technische Angaben:

Speisestrombereich ab 17 mA

Anschlusstechnik:

VDo 4

Öffnen des FeAp:

Durch Loch in der Griffmulde Abdeckung ausrasten.

Besondere Hinweise:

GbAnz ohne abgehende Sperre können angeschaltet werden. TTFS:  Keine Anschaltung als TF - Teilnehmer möglich.

Der DFeAp 321 zeichnet sich durch eine besonders große Ausführung der Betätigungstasten aus. Er ist deshalb besonders für Seh- und Bewegungsbehinderte geeignet. Schaltungstechnisch ist der DFeAp 321 mit einer passiven Sprechschaltung und Wandlerschnittstelle 1 ausgestattet. Als Wahlorgan ist der TWB 75 in konstruktiv vergrößerter Ausführung vorhanden.

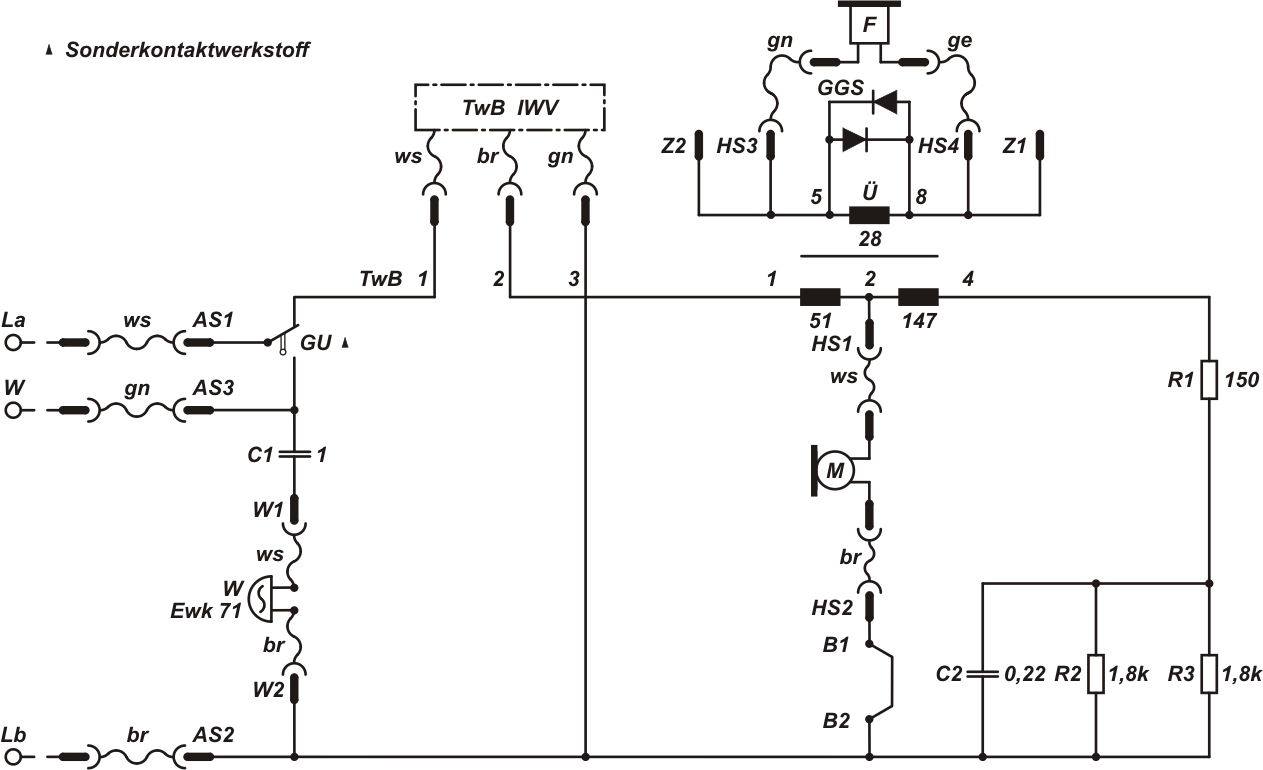

Schaltplan des DFeAp 321

Größe:

Breite:

240

mm

Tiefe:

250

mm

Höhe:

120

mm

Gewicht:

1200

Gramm
