| L P D II F.7 |
Schaltungsbeschreibung des

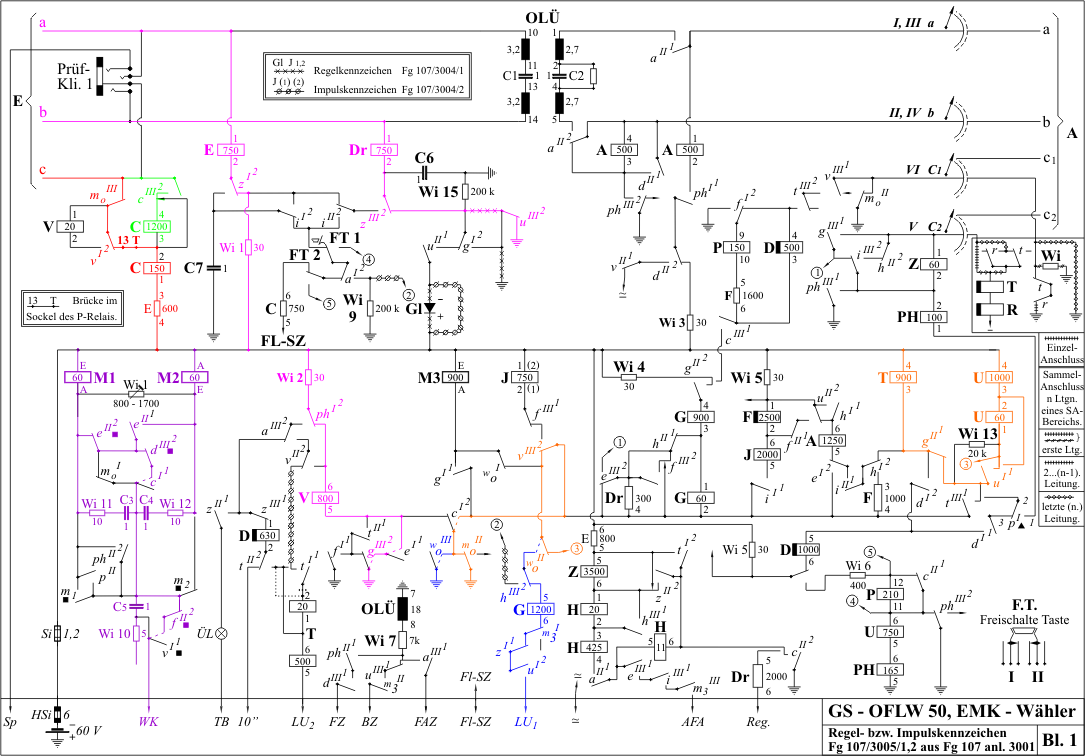

OFLW (EMK - Wähler) nach S & H Zeichnung: Fg 107/3004/1,2 Blatt. 1, Ausg. I |
EMK = System Beschreibung 5 Januar 1955 |

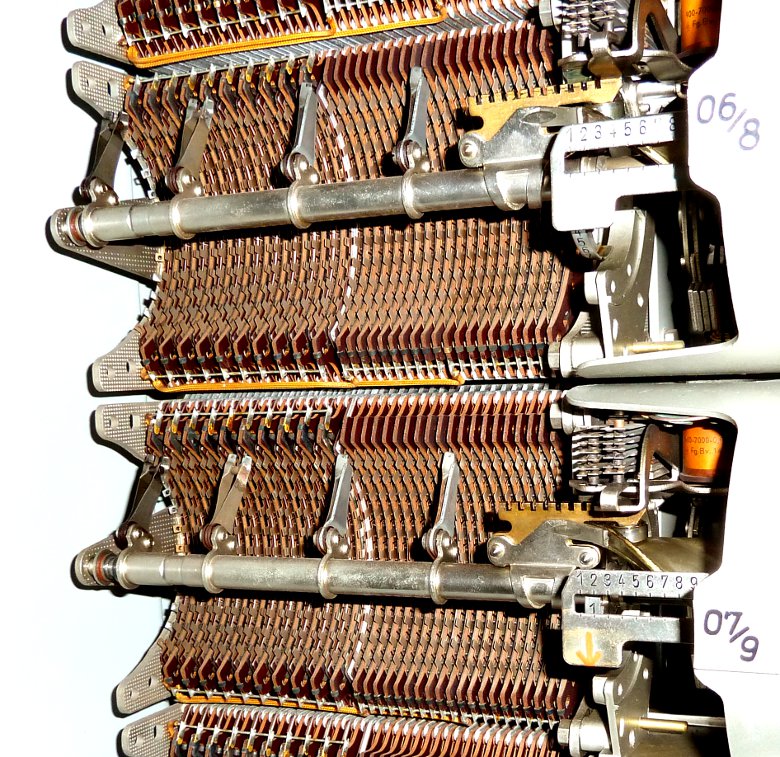

Schaltwerke der EMK-Wähler. Bildnachweis: Anlage im Deutschen Telefon-Museum

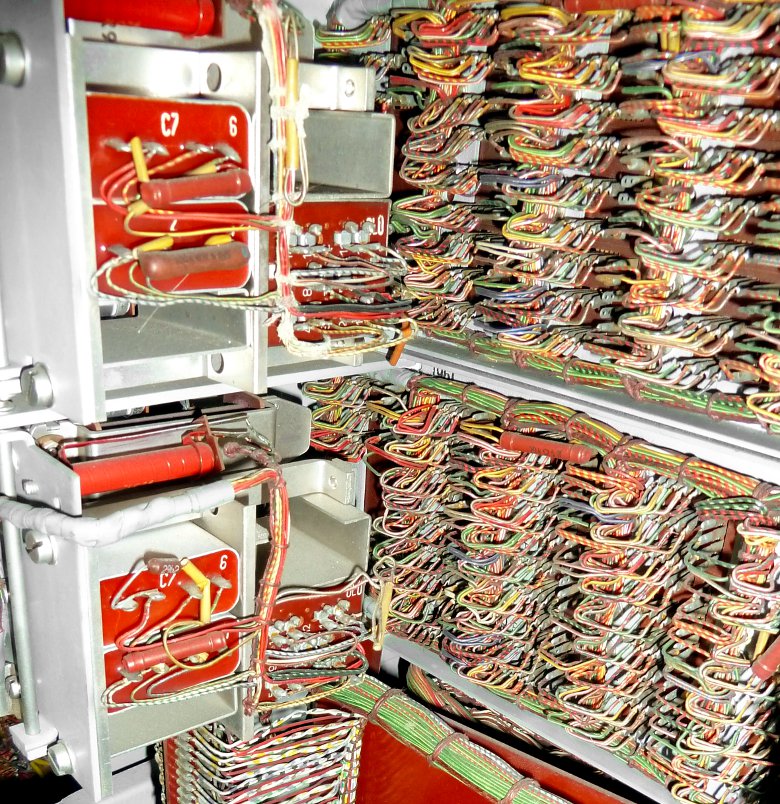

Rückansicht des LW-Rahmens mit Übertrager. Bildnachweis: Anlage im Deutschen Telefon-Museum

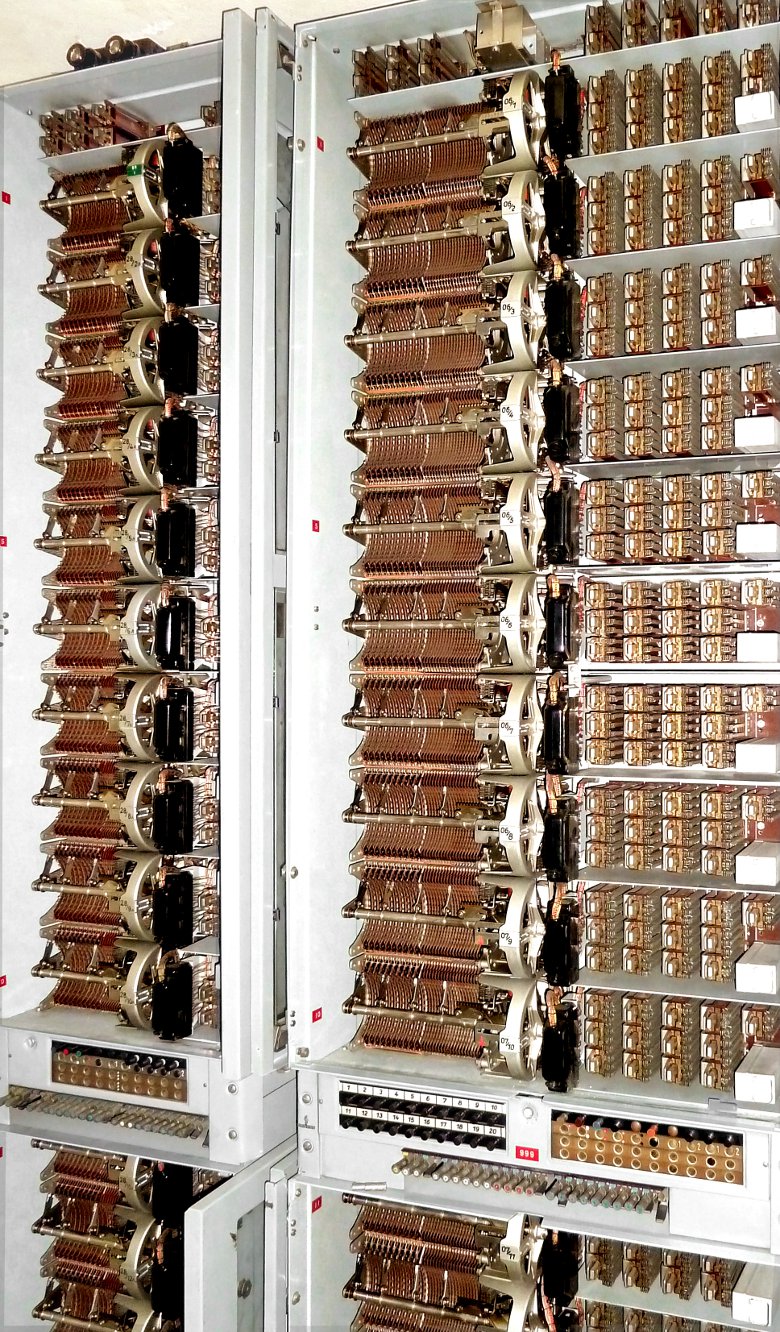

Links Gruppenwählergestellrahmen - rechts Leitungswählergestellrahmen. Bildnachweis: Anlage im Deutschen Telefon-Museum

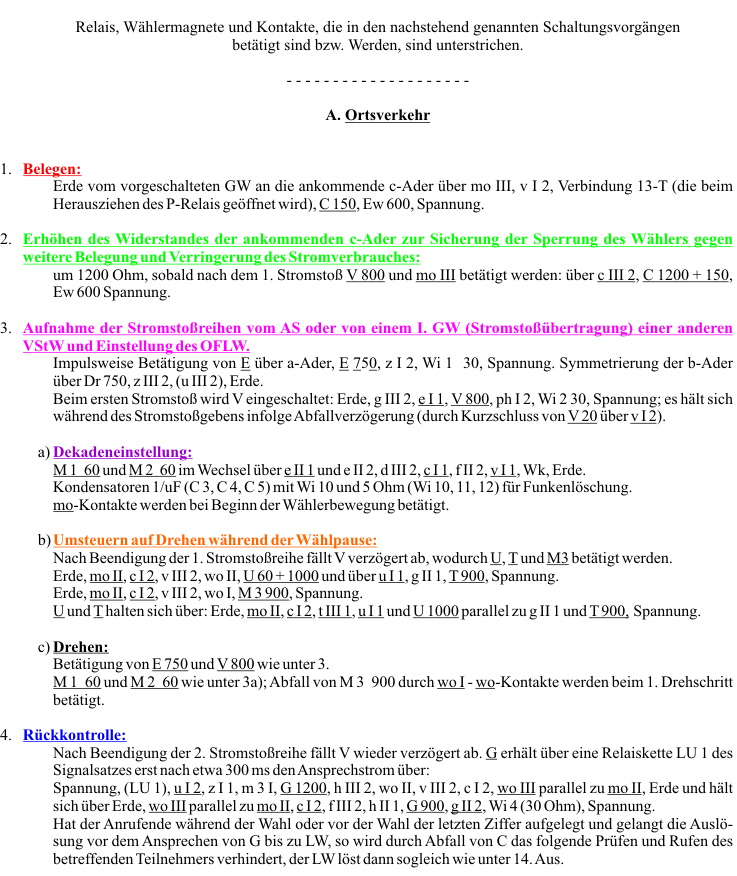

Schaltzeichnung zu Positionen 1 bis 4.

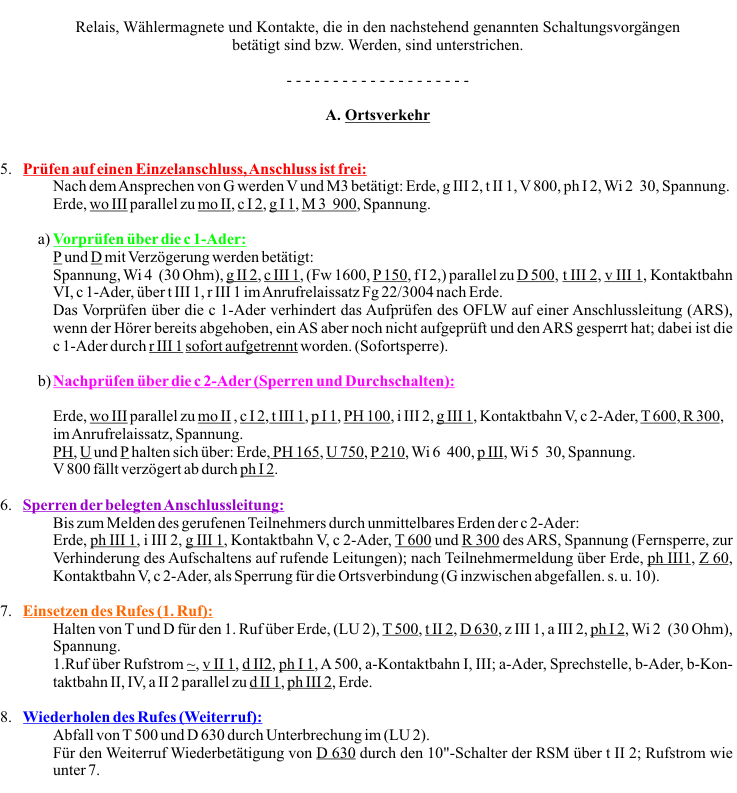

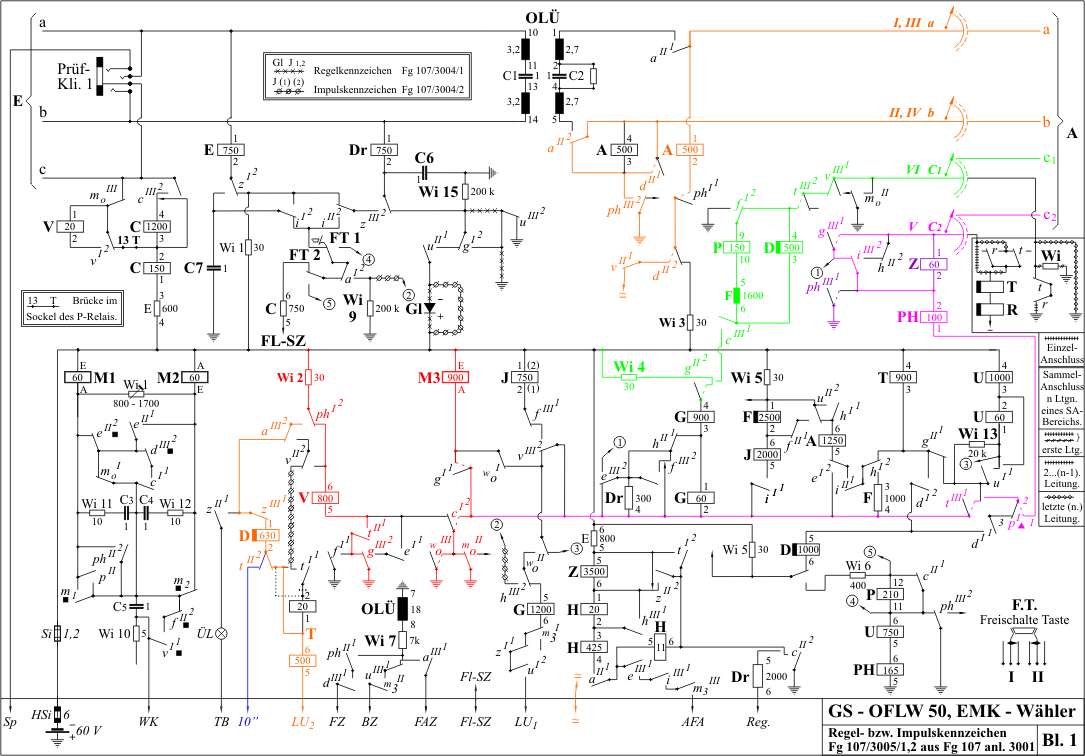

Schaltzeichnung zu Positionen 5 bis 8.

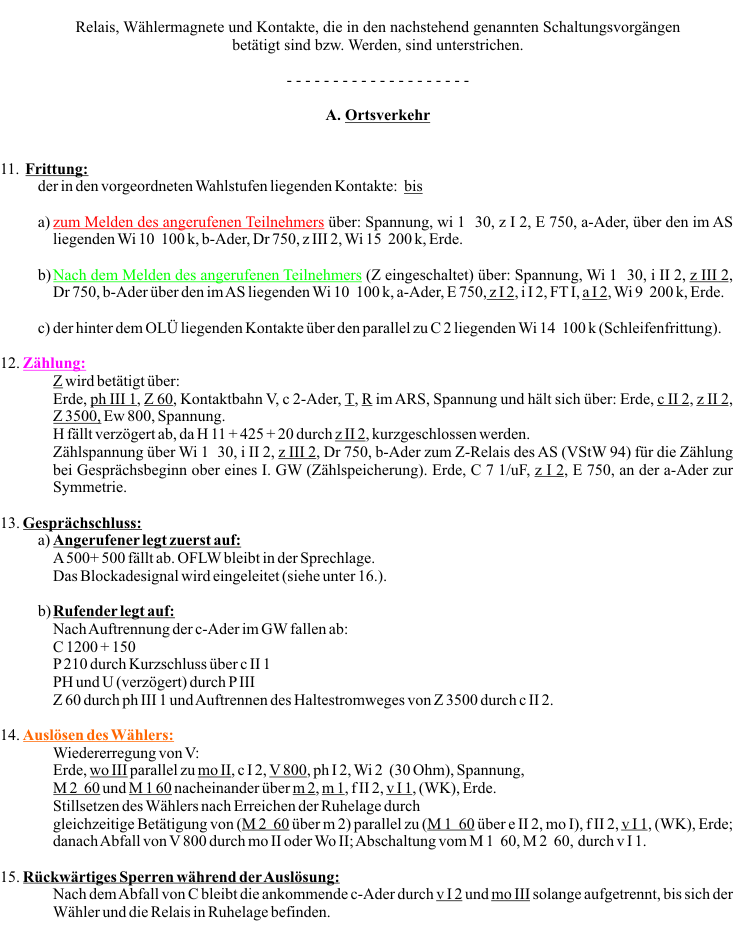

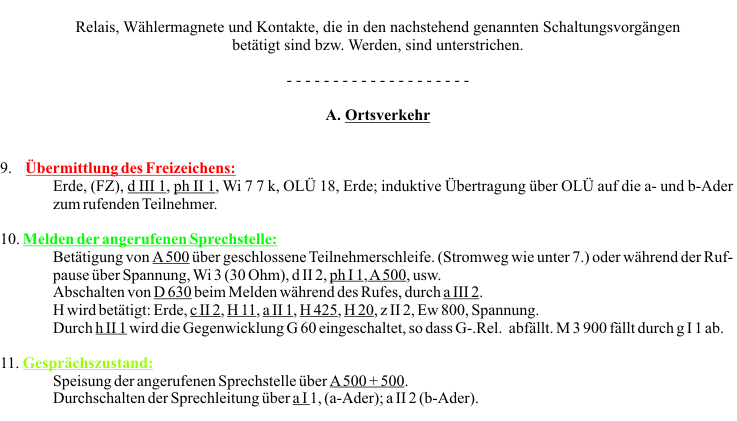

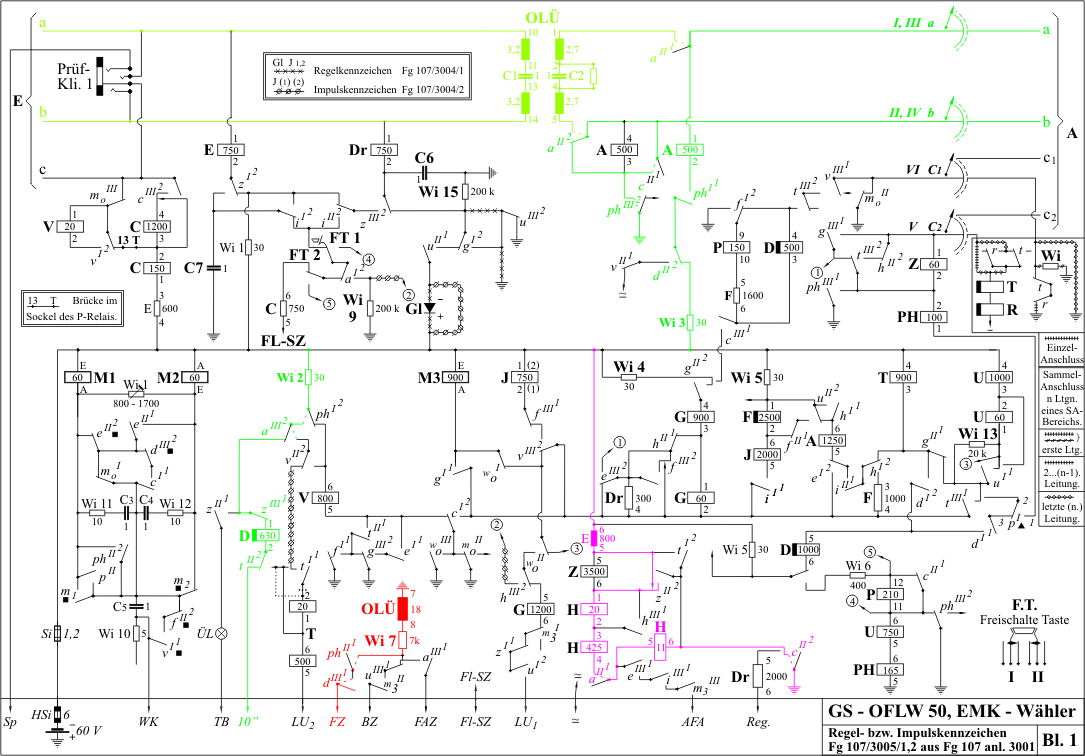

Schaltzeichnung zu Positionen 9 bis 11.

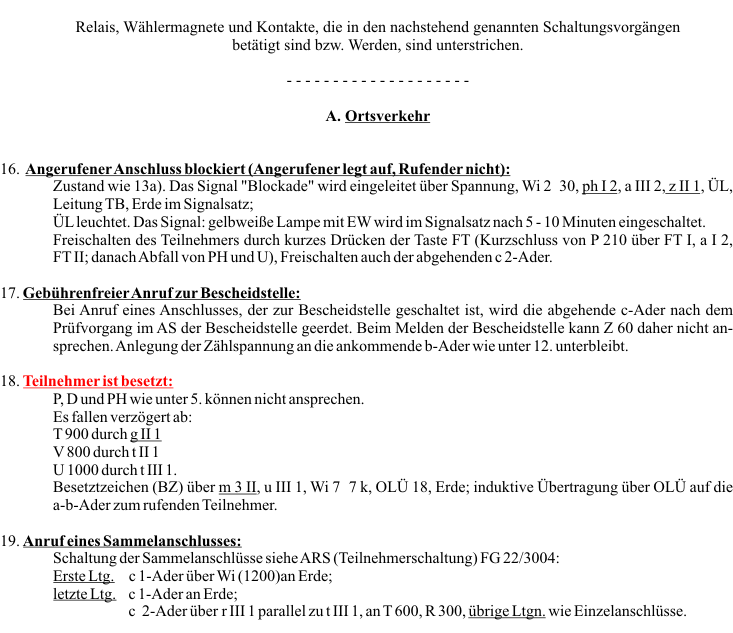

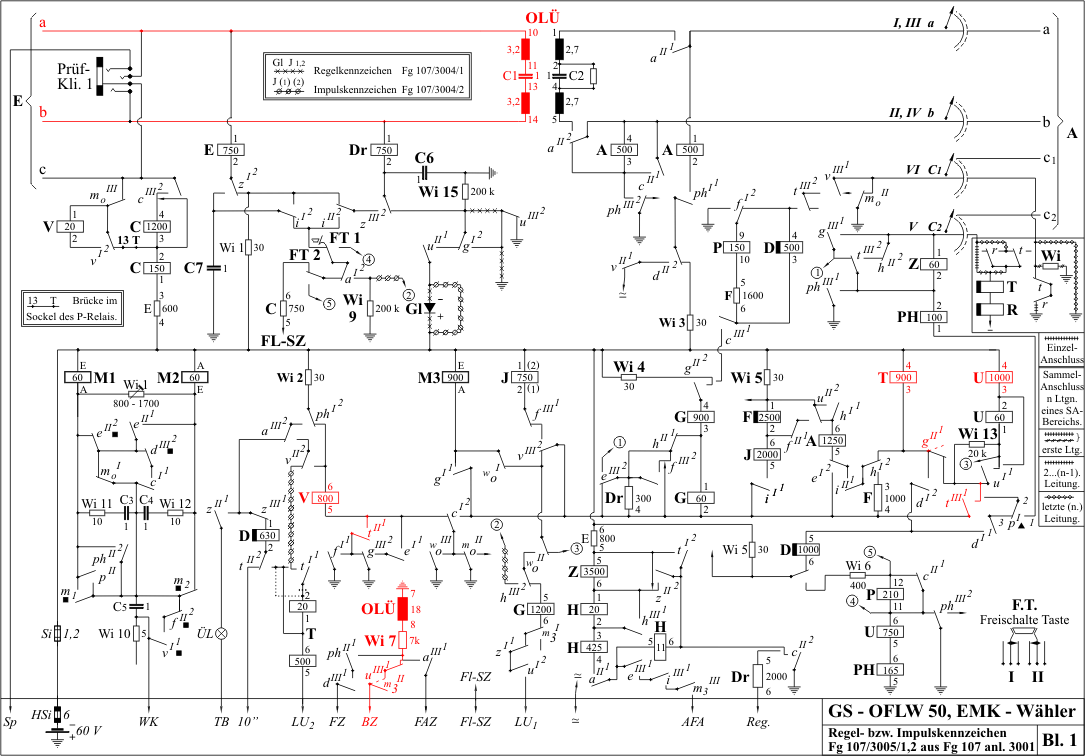

Schaltzeichnung zu Positionen 11a bis 19.

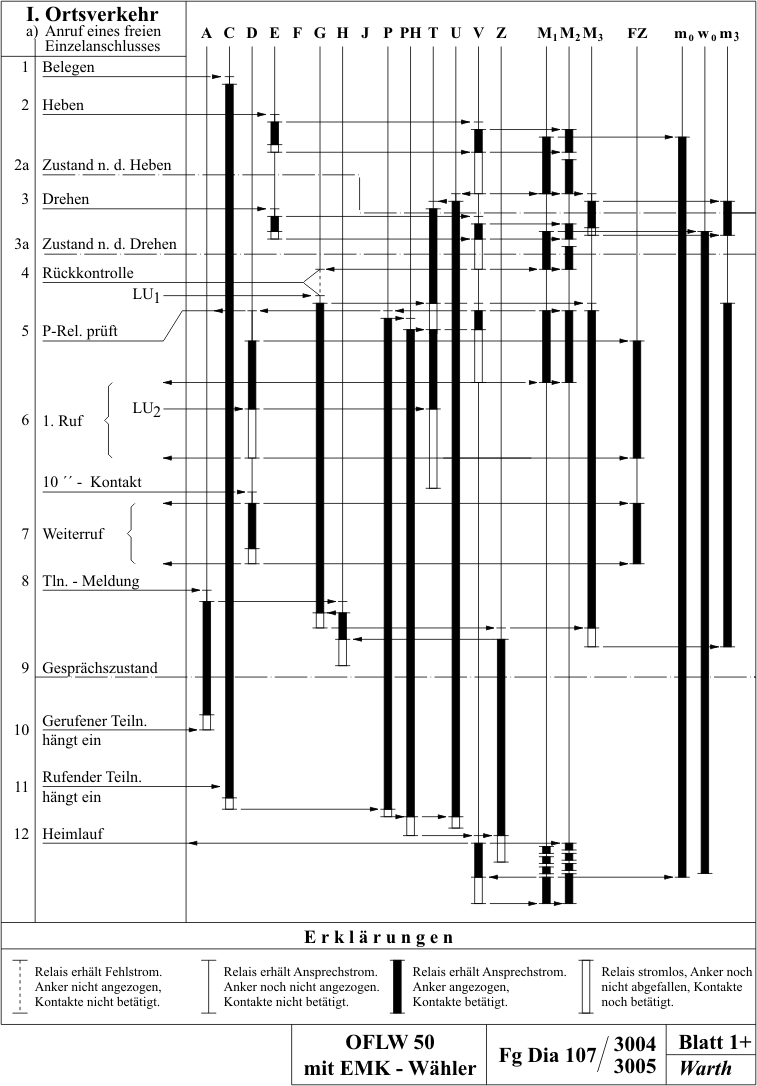

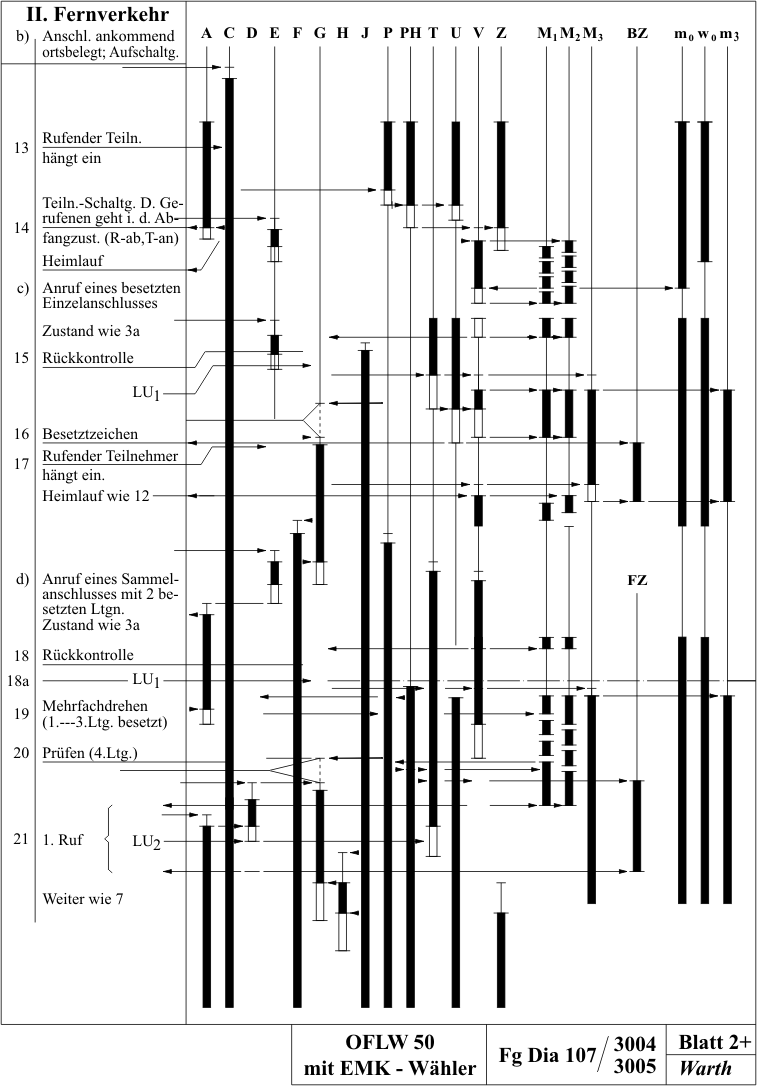

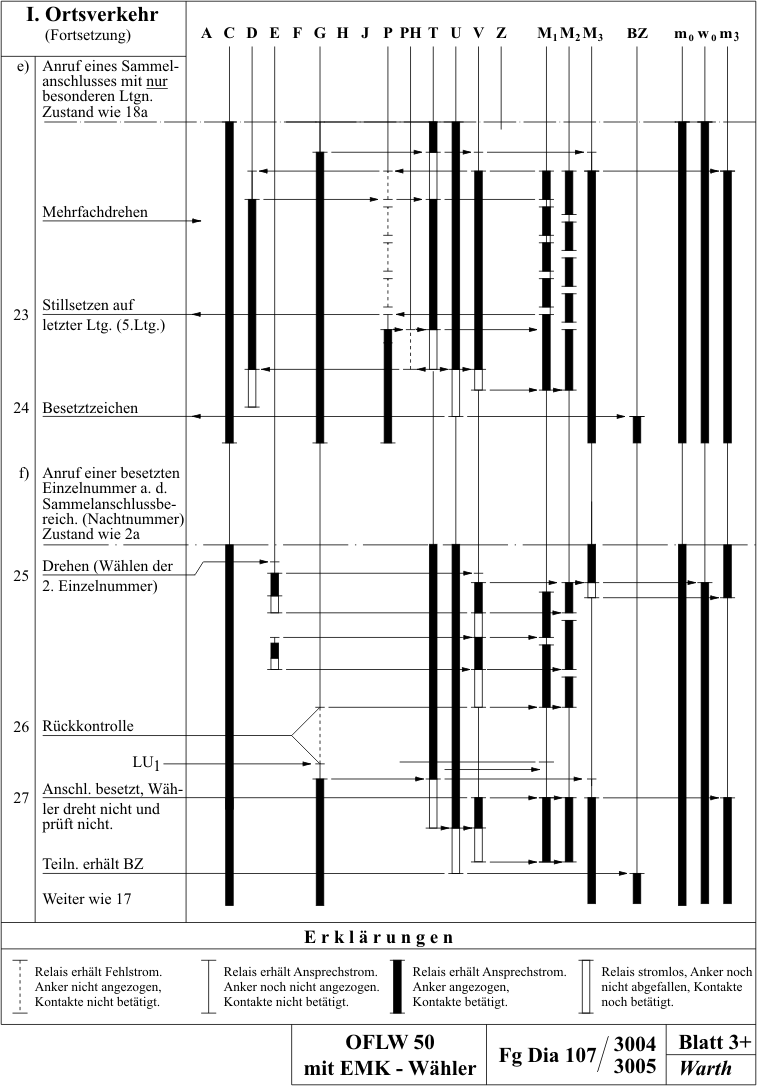

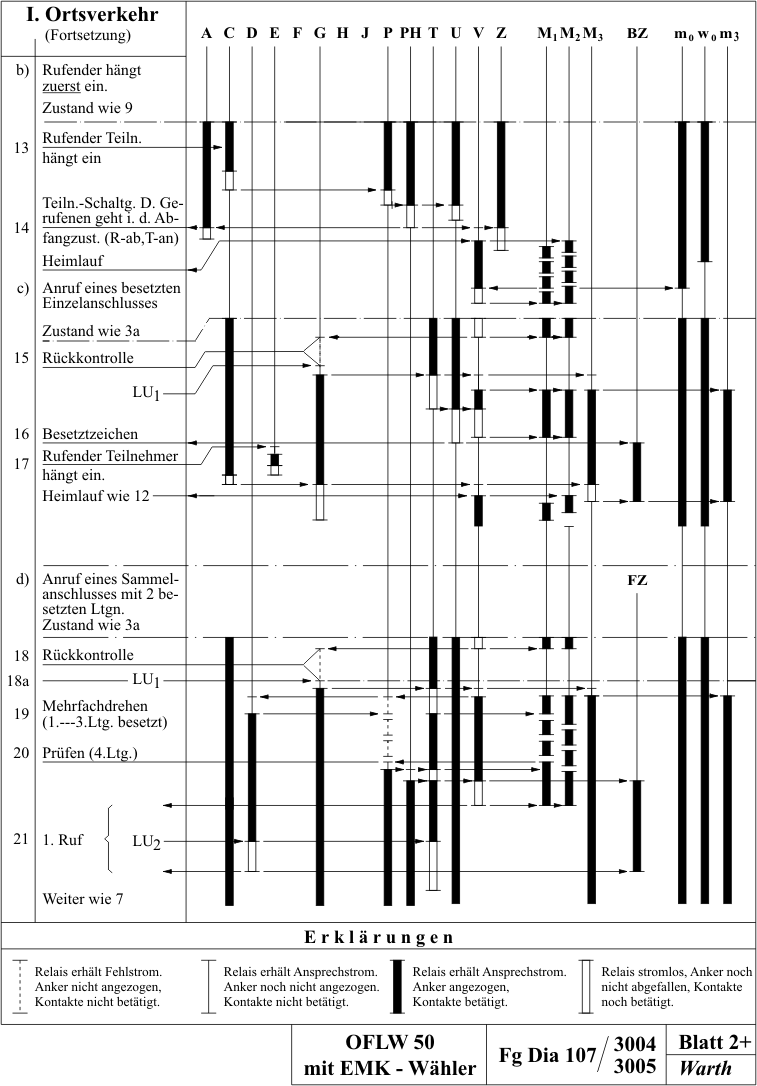

Nachfolgend Relaisdiagramme:
