L P D
II F.7		 Schaltungsbeschreibung des I. - V. Gruppenwählers
(EMK - Wähler)
nach S & H Zeichnung: Fg 106/3003 a, b,
Blatt. 2,
Ausg. I		 EMK = System
Beschreibung 4
Januar 1955

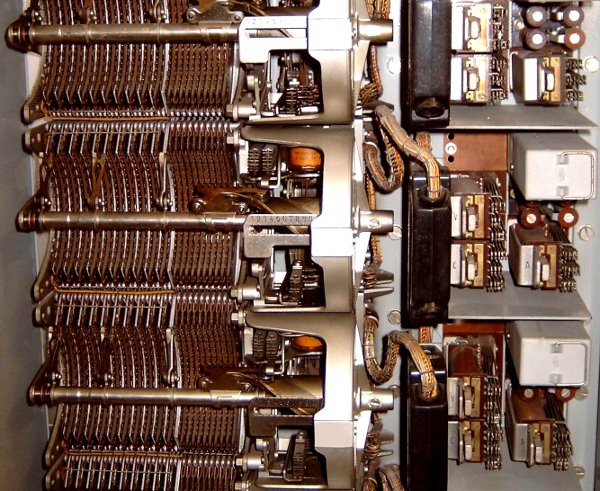

EMK-Gruppenwähler - Vorderansicht.         Bildnachweis: Anlage im Deutschen Telefon-Museum.

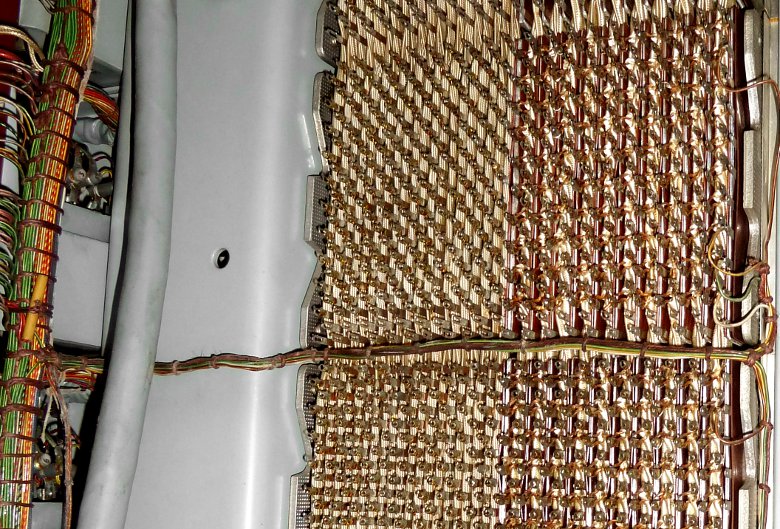

EMK-Gruppenwähler - Ansicht von hinten auf das Segmentfeld.         Bildnachweis: Anlage im Deutschen Telefon-Museum.

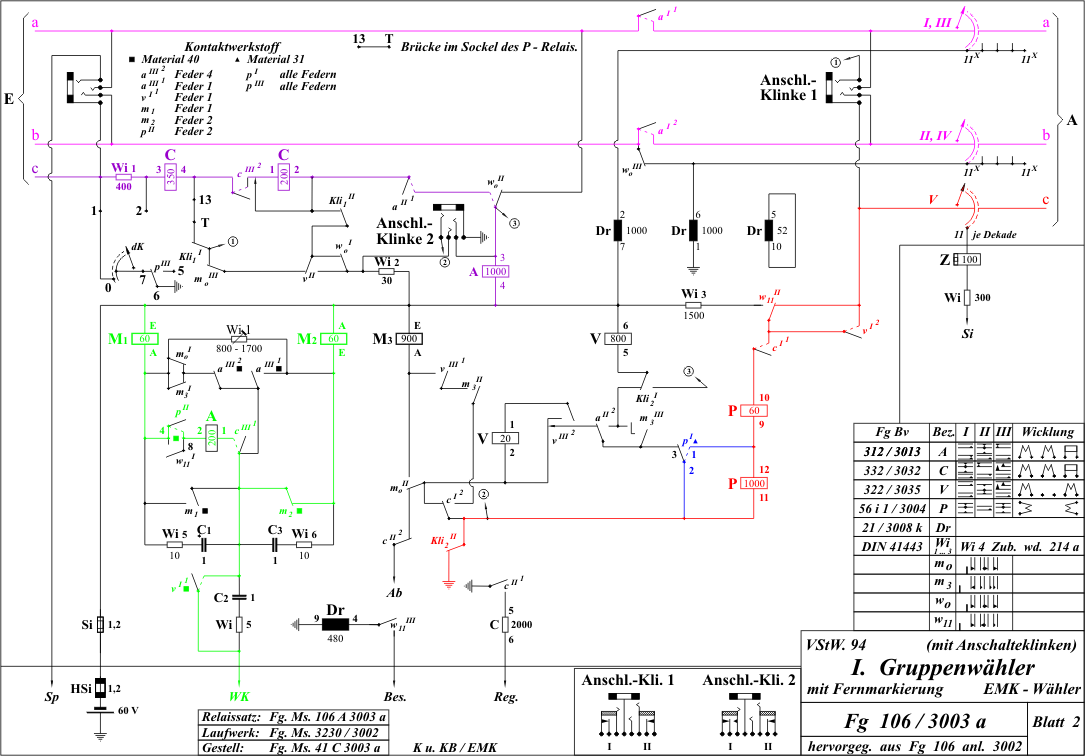

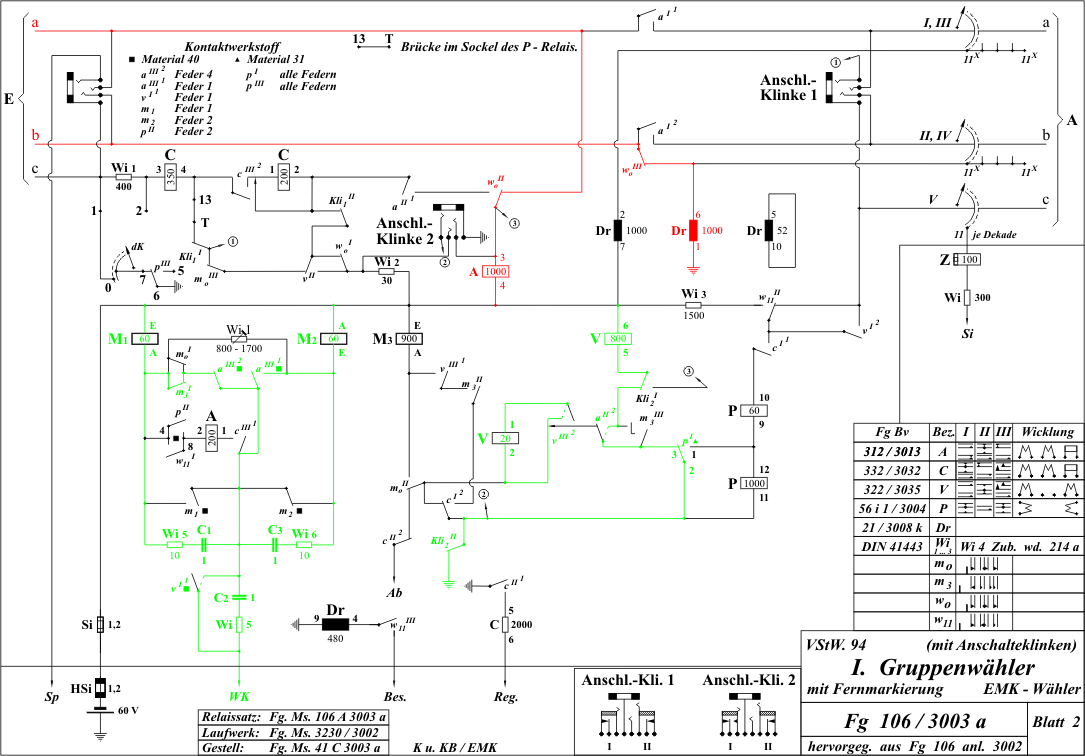

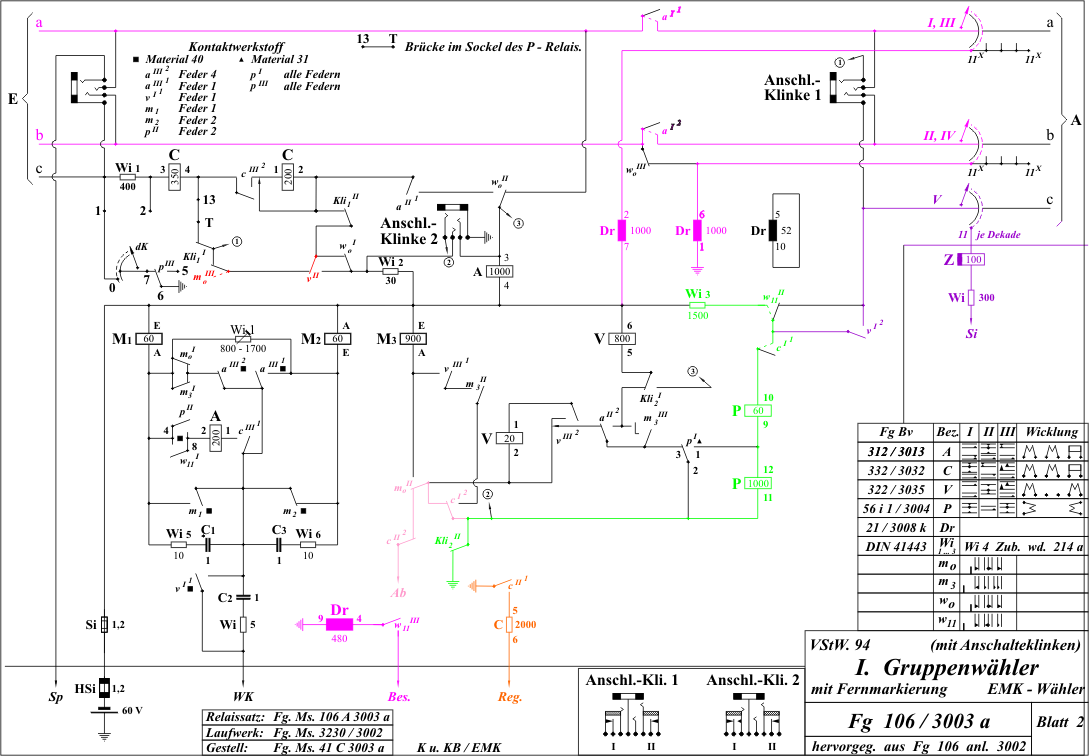

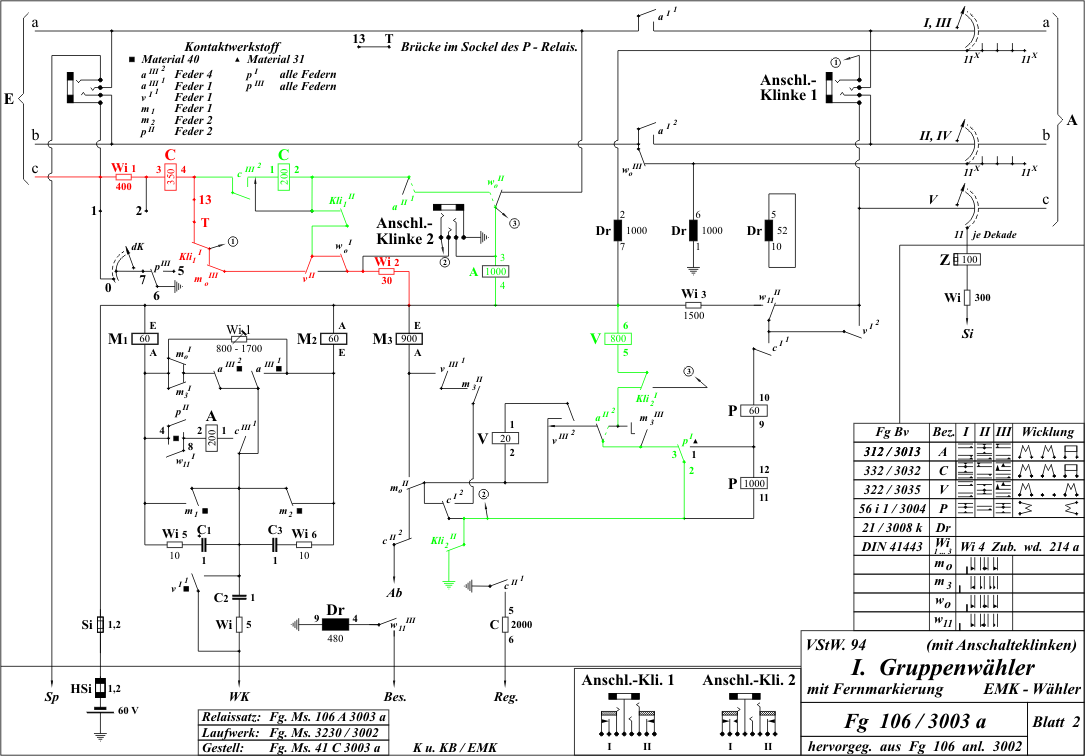

EMK-Gruppenwähler - Position 1 bis 2.

EMK-Gruppenwähler - Position 3 bis 4.

EMK-Gruppenwähler - Position 5 bis 6.

EMK-Gruppenwähler - Position 7 bis 10.

EMK-Gruppenwähler - Position 11 bis 13.

EMK-Gruppenwähler - Position 14 bis 20.

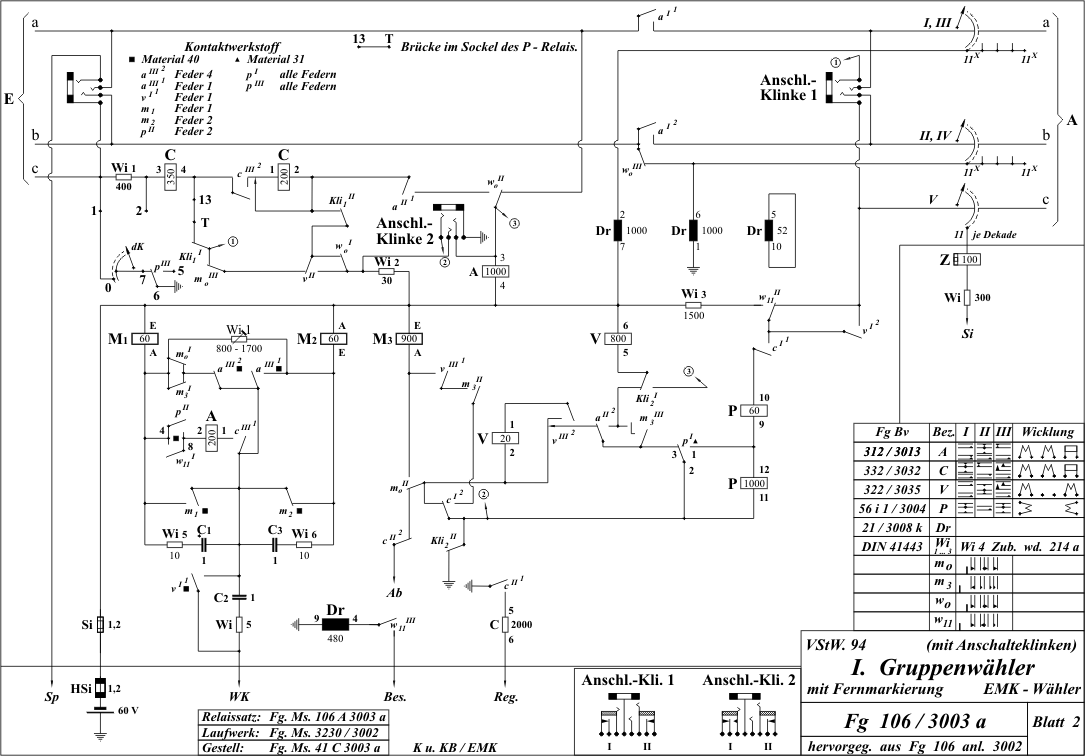

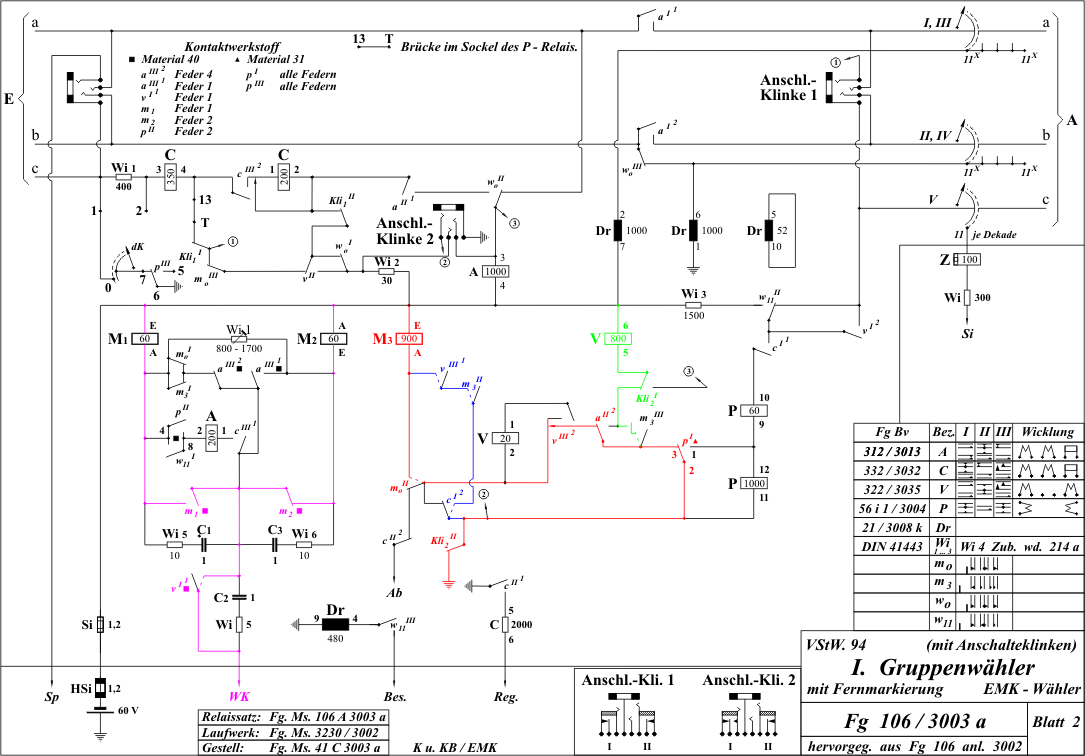

EMK-Gruppenwähler mit Fernmarkierung.

II. bis IV. EMK-Gruppenwähler.
